题目内容：

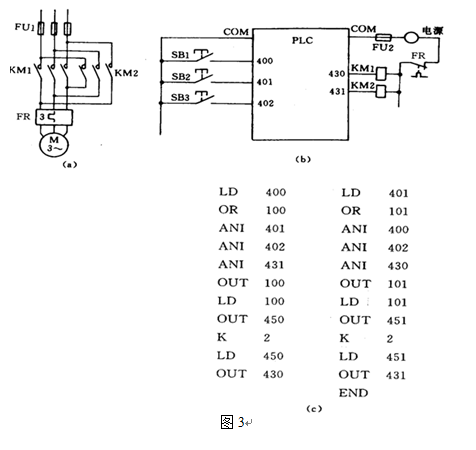

机电传动与控制设计题：图3为用PLC实现三相异步电动机正反转的自动控制线路。其中（a）图为主电路，（b）图为PLC外接线路，（c）图为指令程序，试根据（a）、（b）、（c）绘制其梯形图。
题目选项
设计题：图3为用PLC实现三相异步电动机正反转的自动控制线路。其中（a）图为主电路，（b）图为PLC外接线路，（c）图为指令程序，试根据（a）、（b）、（c）绘制其梯形图。
